BVEM Bodenzufuhr Vibroflot Walking Pile Frame Typ zur Verbesserung von Schlamm-Ton-Weichboden

Vibro-Bottom-Zufuhr ist eine Erweiterung der traditionellen Vibroflotation, um den Anwendungsbereich der Vibroflotationstechnologie zu erweitern.

A special vibroflotation method which can realize the filling material direct reaching at the real-time borehole bottom position of pile making through the feeding pipe attached to the vibroflotation equipment, und führt die Steinsäule oder Sandhaufenherstellung durch.

Entwicklung der Vibroflotation im Untergrund:

1- Verständnis für den anwendbaren Umfang der Vibroflotation,kann für Schlammbodenverbesserung, Offshore-Bau, Trockenbau und Projekte verwendet werden, die einen präzise kontrollierten Durchmesser erfordern

2. Gemäß dem Zustand, kundenspezifische Ausrüstung kann realisiert werden, um die Konstruktion unter verschiedenen Situation auszuführen

3- Die gesamte Prozesskonstruktion Daten-Datensatz und automatische Konstruktion realisiert werden kann

4. Erleichterung der Verringerung des Steinabfalls und Durchführung von Umwelt- und Grünbauarbeiten

5- Trocken-, Wasser- und Luft-Wasser-Verknüpfung kann realisiert werden

6. kann Pulverisierte Stein-Säulen-Konstruktion zu realisieren

Bodenzufuhr-Vibroflot-Fahrpfählrahmen

Strukturprofil

Die Hauptstruktur eines Vibroflotsystems für die Unterzufuhr nach dem Fußpfahlrahmentyp:

1. BJZC-BFS-400-180 Vibrator mit doppelt verriegelten Luftdruckhöhlen entworfen.

2. ZB200 Walking-Pile-Rahmen unterstützender Host mit 38m Spalte

3- Tracking Hopper mit Auslass.

4. Das gesamte Prozessbau-Qualitäts-automatische Kontrollsystem

Eigenschaften

1. Doppelverschlossene Luftdruckhöhlen:

Wie in Abbildung 2 dargestellt, zeigt das vom Sensor reflektierte Positionssignal der Druckhöhle mit Doppelverschluss an, dass sich die Tür der oberen und die Tür der unteren Kammer abwechselnd öffnen und schließen.Ein gewisser Luftdruck wird immer in der Blankleitung aufrechterhalten, um den schnellen Fall von Steinen zu gewährleisten..

Bei Bauvorhaben in Offshore-Gebieten kann dadurch effektiv vermieden werden, dass Wasser von außen in die Rohrleitung fließt oder sogar wieder in den Hohlraum fließt.Diese Systemgeräte werden in Projekten mit großer Stapeltiefe oder unter Wasser Vibroflotation Stein Säule Projekte weit verbreitet.

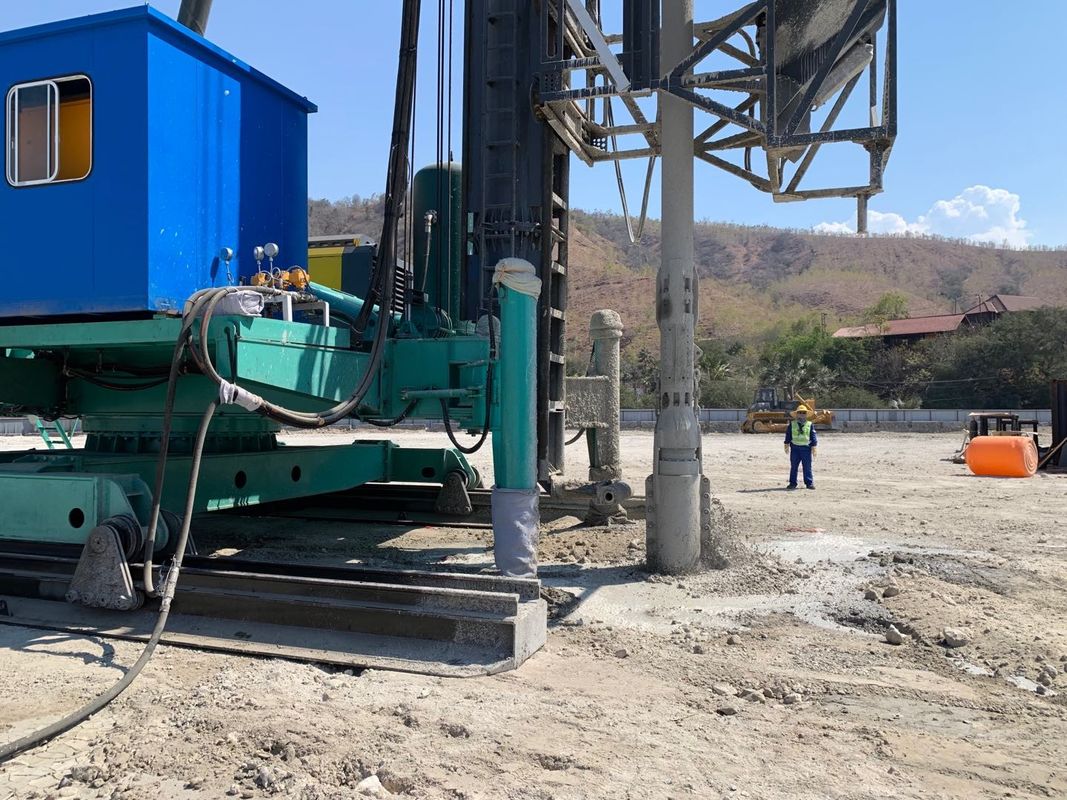

2. Gehende Pfahlrahmen:

Der Basisrahmen kann sich nicht nur mit dem Vibrator um 360 Grad bewegen und drehen, sondern auch alle Baumaschinen (Luftkompressor, Luftspeicher, Generator, Schaltschrank usw.) bewegen.) auf einer Plattform insgesamt, so daß eine große Fläche pro Baugruppe realisiert wird und der Zeitverbrauch jedes Bauausrüstungsgutes, das sich mit dem Stapel bewegt, vermieden wird.Es kann Zeit und Kosten sparen und die Effizienz des Baus verbessern.

3- Spuren-Hopper mit Auslass:

Der Nennbehälter des Heberhops beträgt 1,2 m3 und die innere Neigung ist größer als der Ruhewinkel des Steins, um eine reibungslose Materialfüllung zu gewährleisten.Die durch Luftzylinder gesteuerte Materialtür kann die sequentielle Öffnung der Hopfertür und der Schleife realisieren.

Es ist an der Schiene befestigt und rutscht unter der Wirkung eines Stahldrahtseils auf und ab, wodurch der gesamte Fütterungs- und Beförderungsvorgang stabiler, bequemer und effizienter wird.

4Automatisches Managementsystem für die Aufzeichnung von Baudaten:

Es kann die Fernbedienungsfunktion von mehreren Geräten wie Vibratorstart und -stop, Einstellung von Stapelqualitätsparametern, Fütterung und Ventile erkennen.Verschiedene Bauparameter einschließlich der Menge des Füllstoffs werden in Echtzeit aufgezeichnet, um die gesamte Prozessüberwachung zu realisieren, den Bauprozess zu kontrollieren und eine genaue Konstruktion zu gewährleisten.

Anwendungs- und Baueffizienz

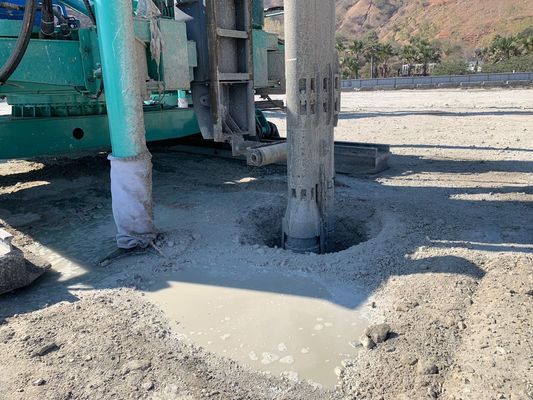

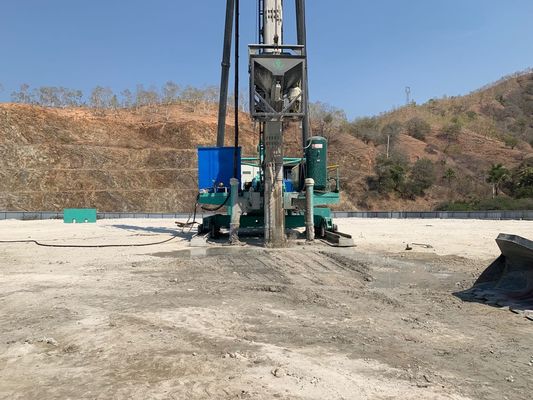

Das Produkt wurde erfolgreich auf dem Bodenbau des Bauprojekts zur Vibroflotation der Bodenverpackung des neuen Containerterminals in Tiba Bay, Osttimor, angewendet.Die Gesamtzahl der Kieshaufen beträgt etwa 37000. Der Stapeldiefenbereich beträgt 15 ~ 21 m, die durchschnittliche Bohrungszeit beträgt 15 ~ 25 min, die Verschlüsselungszeit beträgt 30 ~ 35 min, die Arbeitszeit des gesamten Stapels beträgt 50 ~ 70 min,und der maximale Durchdringungswert der SPT beträgt mehr als 50 Schläge.

Hersteller von Vibroflot-Systemen für die Unterzufuhr - Beijing Vibroflotation Engineering Machinery Co., Ltd (BVEM)

1.Zehn Jahre Forschung und Entwicklung auf Bodenzufuhrsystem,erster kompletter Satz von Bodenzufuhr-Vibroflot-Lieferant, der das fortgeschrittene Niveau in China repräsentieren kann

2- Cheif-Editor des chinesischen elektrischen Vibroflot-Fertigungsstandards

3- Forscher und Entwickler von Vibroflotation Qualitätskontrolle und Management des gesamten Prozesses

4. China Drei-Gorgen-Projekt, Hong Kong-Zhuhai-Macao-Brücke und Dutzende anderer großer inländischer Projekte Teilnehmer und technische Durchbrüche
