China Hersteller 180kW trockene Bodenzufuhr Vibroflot für Kieshaufen kompakte Vibroflotaton
| Typ | BJZC-BFS-400-180 |
| Leistung ((kW) | 180 |
| Drehgeschwindigkeit (rpm) | 1200 bis 1800 |
| Durchmesser des Arbeitshaufens (mm) | 900 bis 1200 |
| Systemdruck ((bar) | 6 |
| Schwingungskraft (kN) | 200 bis 300 |
| Volumen der Hopper ((m3) | 1.2 |
| Rohrdurchmesser ((mm) | DN 250 |
| Kontrolltyp | Steuerung des Inverters |
| Abkühlmethode | Kreislaufwasserkühlung |
| Luftdurchfluss ((m3/min) | 10 |
| Vibratorgröße L/W/H ((mm)) | 2600 × 600 × 700 |
| Die Beutelgröße L/W/H ((mm)) | 4800 × 1300 × ((1300-1500) |
| Ausdehnungsschlauchgröße L/W/H ((mm)) | 12000 × 300 × 600 |
| Gewicht (Standardteil + Verlängerungsschlauch) (Tonne) | 9 + 3 × n |
Übersicht
Vibroflotationsmethode für den Boden: Bei der Konstruktion von Vibroflotationsschotterhaufen oder Vibroflotationssandhaufendas Füllmaterial erreicht direkt die Echtzeit-Loch-Bodenposition der Pfahlbildung durch das an die Vibroflotationsanlage angeschlossene FüllrohrDie Entstehung und Anwendung der Vibroflotationsmethode für die Bodenzufuhr erweitert den Anwendungsbereich der Vibroflotationsmethode in verschiedenen Projekten weiter..
Vibroflotationsmethode für die Unterfütterung
Bestandteile eines Vibroflot-Systems für die Unterfütterung
Die Konstruktion der unteren Vibroflotation muss mit Hilfe des integrierten Systems zur Vibroflotation der unteren Zufuhr durchgeführt werden, das aus folgenden Teilen besteht:
(1) Vibro-Schwimmsystem: Es besteht aus einem elektrischen oder hydraulischen Vibrator, einem Verlängerungsrohr, einem Schwingungsdämpfer und einem elektrischen Steuerungssystem.
(2) Zuführungssystem: hauptsächlich aus Winde und Schiebebahn.
(3) Steinkörpersystem: besteht aus einem Doppelkörper- oder Ein-Körper-Silo, einem Materialstandsmessgerät und einem Silosystem.
(4) Füllrohrsystem: Es besteht aus Füllrohr und Materialrohr und Dämpfer.

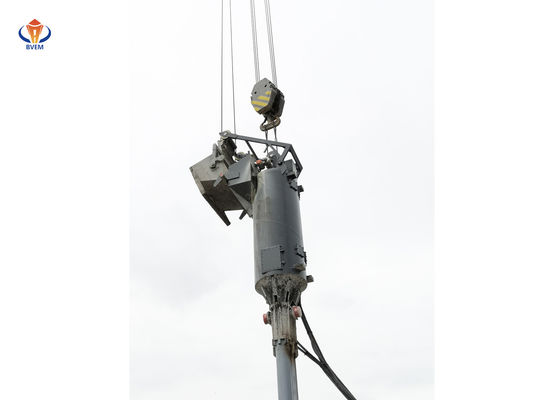

Steinbehälter- Fütterung Mittlerer Schlauch- Vibroflot mit Fütterungsschlauch
Beschreibung der Bauteile für die Bottom-Feed-Vibroflot-Konstruktion

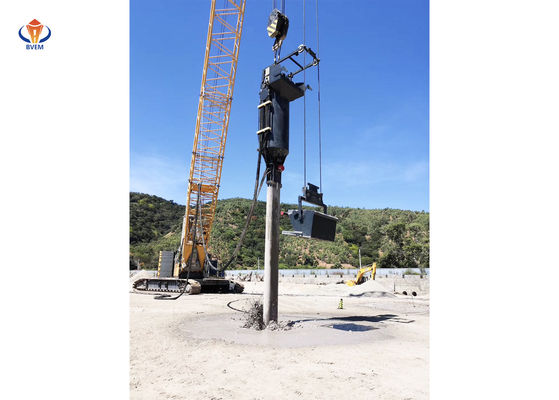

Die Unterstützungsausrüstung für die Vibroflotationsvorrichtung für die Unterzufuhr umfasst einen Krahkranich, einen Gehstapelrahmen, einen Drehbohrrahmen usw.Es gibt auch Fälle, in denen der Einsatz von Baggern im Ausland unterstützt wird.Darüber hinaus muss die Bodenentladung Vibroflotation Konstruktion auch mit anderen unterstützenden Geräten und Einrichtungen wie Ladegerät, Generator, Luftkompressor, Wasserpumpe, etc. ausgestattet werden.Das Baupersonal wählt den Typ aus., Modell und Kapazität dieser Ausrüstung oder Anlagen je nach den unterschiedlichen Bedingungen des Projekts.

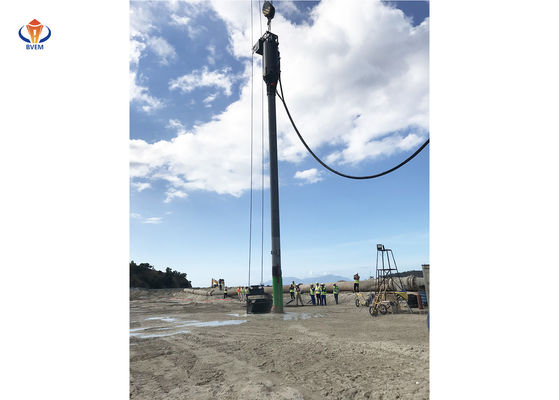

Anzeigende Diagramm der Hilfsgeräte für den Bau von Vibroflot-Bodenzufuhr
|
|
